Tip rețea	Imagine
Ring/Inel Intr-o topologie de tip inel, fiecare calculator este conectat la urmatorul, iar ultimul este conectat la primul. Topologia de tip inel este utilizata in retelele de mare performanta, retele care necesita ca banda sa fie rezervata pentru trafic sensibil la intarzierile de timp, cum sunt fisierele video si audio sau alte retele in care numarul de utilizatori care le acceseaza este foarte mare.

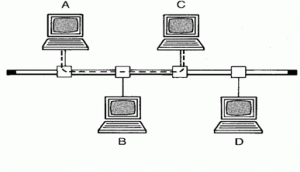

Magistrala/Bus Tipul de topologie de rețea în care toate nodurile rețelei sunt conectate la un mediu comun de transmisie care are exact două terminații (engleză: endpoints), toate datele care sunt transmise între noduri în rețea este transmis în cursul acestei parti comune de transport și de mediu în așa măsură ca să fie primite de către toate nodurile din rețea, aproape simultan (fără a ține seama de întârzieri răspîndite).
Stea/Star Este tipul de topologie de rețea în care fiecare din nodurile de rețea este conectat la un nod central, numit hub sau switch. Toate datele care sunt transmise între nodurile din rețea sunt întâi transmise în acest nod central și abia apoi sunt retransmise la unele sau la toate celelalte noduri în rețea. Această conexiune centralizată permite o conexiune permanentă chiar dacă un dispozitiv de rețea iese din funcție. Singurul pericol este ieșirea din funcție a nodului central, care ar duce la pierderea legăturii cu toată rețeaua.
Arbore/Tree O topologie arbore este un tip de topologie de rețea care include cel puțin trei niveluri specifice într-o ierarhie de topologie. Topologiile de arbori sunt apreciate pentru scalabilitatea și accesibilitatea lor pentru depanare.Această topologie include topologii cu stele multiple, care implică o varietate de noduri unice conectate la un nod central. Stele multiple implică fie o serie, fie noduri terțiare atașate la două sau mai multe noduri secundare, care sunt atașate la nodul principal al trunchiului arborelui.
Plasă/Mesh O topologie de tip plasa este acea topologie care are conexiuni redundante (duplicate) intre echipamente. Aceasta presupune conectarea tuturor echipamentelor intre ele (fiecare echipament cu fiecare echipament), ceea ce ar insemna costuri foarte mari. Din aceasta cauza, cele mai multe retele de tip plasa nu sunt in mod real retele de tip plasa, ci sunt retele mesh hibride, care contin doar cateva legaturi redundante.
